色覚異常とは, 網膜内の色を感じ取る視細胞の一種である「錐体」に異常があることにより, 色が正常とされる範囲と異なって認識されてしまう色覚特性のことである.
色覚正常者にとって別の色として識別できる色が,色覚異常者にとっては同じ色として混同されてしまう場合もあり, 日常生活や就労など様々な面で不便を抱えてきた.
色覚異常者の数は日本人では男性で5 ％, 女性で0.2 ％と少なくは無く, バリアフリー社会の推進, またQOLの観点からより一層の理解と補助が求められている.
本研究では特に,書類やWebページ等で用いられるグラフや表の改善を対象として取り扱う。
本来であれば、予め色覚異常者にとっても識別しやすいカラーユニバーサルデザイン(CUD)を準拠した画像作成を行うことが理想であるが, そのような画像の作成には色覚異常に関する理解や知識が必要であるため,対応が十分行われていない画像が殆どである.よって本研究ではプログラムを用いて, 改善の必要のある画像に対して処理を行い, 色覚正常者, 色覚異常者の両者にとって識別容易な画像を自動的に生成することを目指す.
本研究では両者にとって見やすい画像を作るという観点から模様掛け手法を用いる. また,図や表に対する模様掛け手法として著名であるハッチング手法を改良する形で新しい模様掛け手法の開発を行う.
また、本研究は従来手法として筆者の過去研究#ref([#y359d9e8])を用いており,領域選別手法等については前提知識としているため,詳しくは過去研究ハッチングを用いた色覚異常者のための画像変換手法を参照されたい。
斜線状のテクスチャを用いるハッチング手法では概ね良好な結果を得られることが多いが,適用対象の領域形状によっては効果を十分に発揮しない場合があり、今回は約50枚の画像に対するハッチング処理の適用実験によって見つかった2つの大きな問題点に着目した.

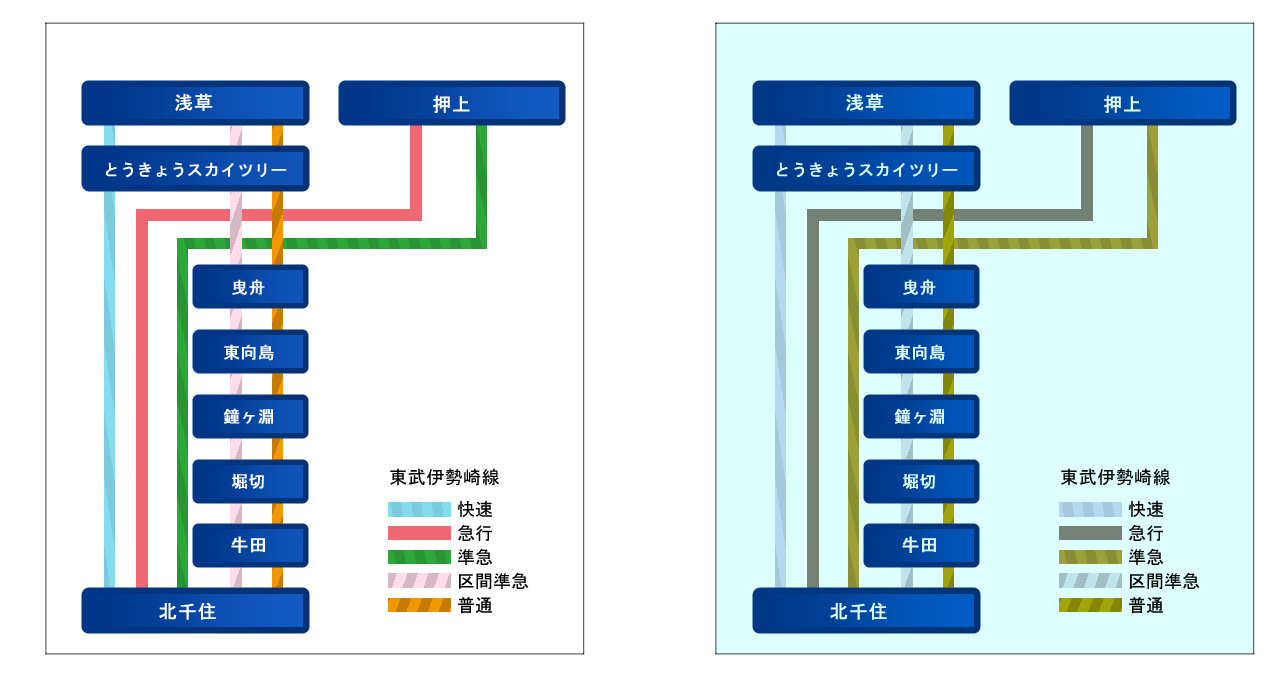

図1では路線を表すそれぞれの色の棒状領域が色覚異常者にとっては区別しづらい色になってしまうが,ハッチングを付加することにより区別が可能になっている. しかし,路線の形状が棒状であり,かつハッチングもまた太い斜線状のテクスチャであることから,角度の判別がしづらく,凡例との対応も分かりづらくなってしまうことが分かる. また,ハッチングの角度と同角度の太線領域が画像内にあった場合は,その模様が全く識別出来なくなる考えられる.

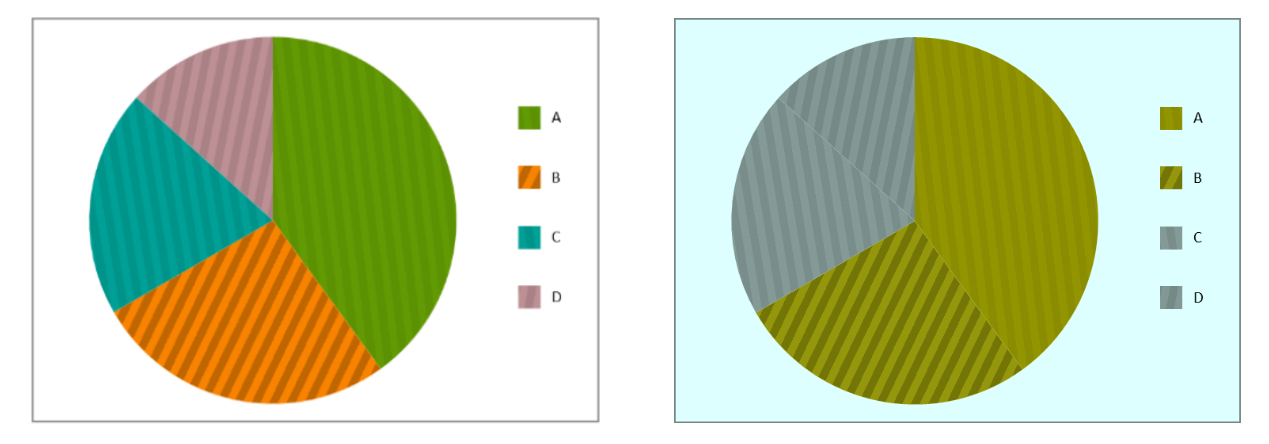

図2では円グラフとそれぞれの領域に対応する凡例が示されており,色覚異常者にとって区別しづらくなってしまう色にハッチングを掛けることにでグラフと凡例との対応が識別できるようになっている. しかし,凡例領域に適用されている模様掛けはその一部分しか示されておらず,充分にその対応が分かり易くなっているとは言い切れない.

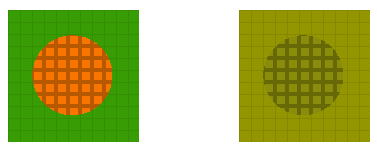

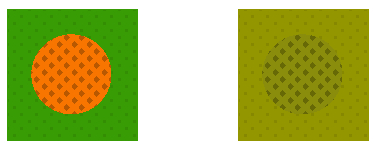

棒状の領域では,ハッチングの形状,また色を角度で表現するという仕様上,模様の判別が難しかった，その点への対処として角度以外の要素で色の違いを表した一様に均等なテクスチャを使用することとした. 今回はドットと格子という2種類の模様掛けを考案した.それぞれ色に依存して円の半径,格子の太さを変化させることにより色の違いを表現する. それぞれのテクスチャは太線領域以外にも効果があると考え,太線領域にのみこの手法を用いるのではなく,太線領域以外の全ての領域についてもこの手法を用いる. ドットと格子テクスチャの参考画像をそれぞれ図3,図4に示す．
凡例がある場合には処理が掛かったとしても模様の識別が難しい. 本手法では,上で述べたドット・格子の両方で,凡例の面積に依存して模様のピッチを密に変化させることによって凡例への模様掛けの識別を補助する. 凡例を凡例であるとプログラムに認識させることは難しいことや,凡例以外にも小さな領域を識別する必要があることを想定し, 今回はあくまでも同ラベル上で独立した最小の領域面積に依存してピッチを変化させることを考える.
画像上のx 軸正方向からの角度をθと定義し,ハッチングの角度（傾き）を決定する. 本手法では色覚異常者及び色覚正常者の体が受ける刺激値の差から,下の式を用いて決定する.(第一色盲の場合)
ディスプレイ上におけるハッチングの波長をおよそ20px/cycleとする. 画像の左下端を原点とし，水平方向をx軸,垂直方向をy 軸としてとったとき, 直線y = (tanθ)x を計算し，この直線と現在着目している画素の距離を計算し, ハッ チングの明部にあたる部分か暗部にあたる部分かを判断する．
領域選別手法を適用した結果を図5に示す.
#ref(): File not found: "example1.jpg" at page "ドット・格子を用いた色覚異常者のための画像変換手法"
処理領域の選別を用いた手法は,図5のように概ね良好な結果を得られることが多いが,図6のように,角度による表現のみでは未だ識別が容易になったとは言い切れない部分もある.
そこで,新たにハッチングの濃度という指標を用い,視認性の向上を試みた.
本来, 色覚異常者, 色覚正常者両者にとって見える色が等しい色についてはハッチングを適用する必要は無いと考えられ, 逆に両者で見える色の差が大きい程, ハッチングを適用する必要性が高いと考えられる.
このことから, ハッチングの必要度に応じて濃度を変化させ, 両者にとって見える色の差が小さい程薄く, 大きい程濃くするよう処理を加えた.
下の式はハッチングの濃度変化に関する式である.
αは濃度に関する係数であり, はハッチングの角度を表す. π/2( 90 °) との差の絶対値を取ることにより, 角度が横に傾く程αの値は大きくなる.
RGB は色領域の画素値であり,RGB ’はハッチングの縞模様部分に該当する画素値となる.
RGB 表色系では,3つの値が全て0を取るとき黒となるため,RGB に1-αを掛けることによりαの値が大きくなる程RGBの値は小さくなり, 縞部分の濃度が強くなっていく. 特に, 角度が90 度をとった時は濃度αが0 となり,ハッチングが掛かっていない状態を表現できる.
結果として傾きが横に傾くほど濃度が濃くなり,90 °に近づくほど濃度は薄くなる.
図7は上から順に色覚正常者が見た場合, 色覚異常者が見た場合, 従来手法でハッチングをかけた場合, 提案手法である濃度変化を付加した場合のそれぞれの視点によるものの5パターンである.
#ref(): File not found: "gradation.jpg" at page "ドット・格子を用いた色覚異常者のための画像変換手法"
図8に濃度変化処理を加えた結果を図7に示す.
#ref(): File not found: "example_k2.jpg" at page "ドット・格子を用いた色覚異常者のための画像変換手法"
濃度変化を付加することにより, ピンク色の道路のハッチングが濃くなったことがわかる. これは色覚正常者と色覚異常者で見える色が大きく異なるためである.
また, 逆に一般道路の部分は両者にとって見える色の差が少ないため, ハッチング濃度が薄くなっている.結果としてピンク色の道路の部分と一般道路の部分のコントラストが強調され, 濃度変化処理適用前より視認性が向上したといえる.
本研究では, 色覚異常者にとって識別困難な色に対してハッチングと呼ばれる模様掛けを用いることによって識別の補助を行った. 従来の手法ではすべての色領域に対してハッチングを行っていたために画像が全体として煩雑となっていたが, 処理領域の選別を用いることによって可能な限り適用範囲を絞り込み, 概ね複雑さを解消した処理結果を得ることが出来た. その上, 更に濃度変化処理を加えることによって, 必要度に応じたハッチングの抑止を行い, より視認性を向上させた.
今後の展開として, グラデーションへの対応, 均等色空間を用いた色差の評価および色差評価方法の見直し, 色覚正常者, 色覚異常者に対するアンケートの実施等が挙げられる. また, 本研究の大きな目的である, 領域ごとの多様なテクスチャの使い分けを目指し, 対象の領域に対してどのテクスチャを適用するのが最も効果的であるかという基準の考察を行い, ハッチング以外の手法との統合を進めていく.
